Ленточный дозирующий по весу питатель 3SQF
Ленточный дозирующий по весу питатель серии 3SQF представляет собой высокотехнологичное изделие, объединяющее функции транспортировки, взвешивания и дозирования.
Описание
маркер
Описание продукта

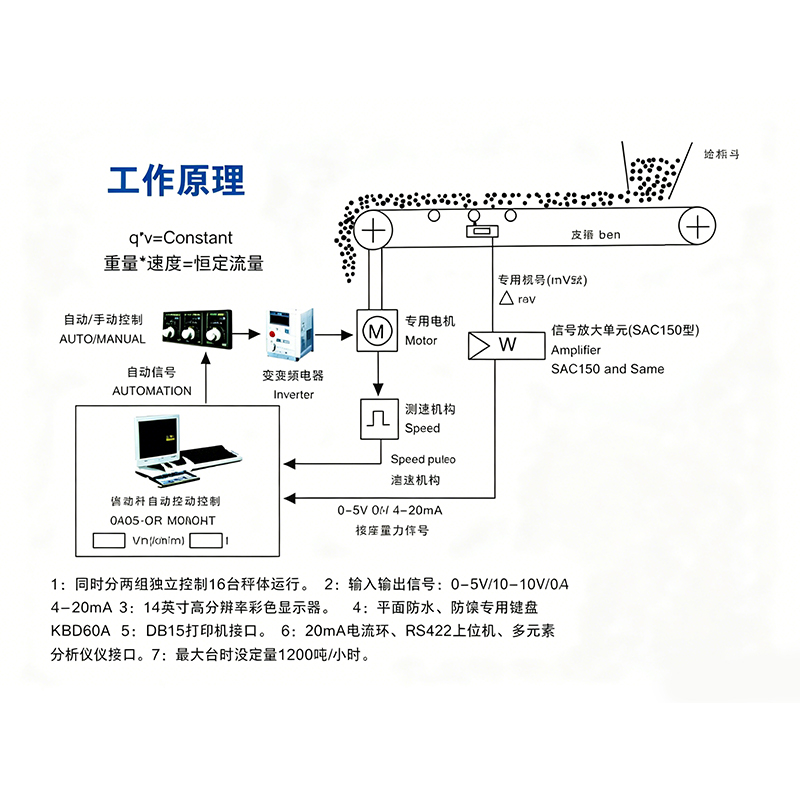

Ленточный дозирующий по весу питатель серии 3SQF представляет собой высокотехнологичное изделие, объединяющее функции транспортировки, взвешивания и дозирования. Обеспечивает непрерывное, равномерное и точное динамическое регулирование, количественное дозирование и непрерывное измерение массы кусковых, гранулированных и порошкообразных материалов. Совместно с микропроцессором, исполнительным механизмом и датчиками образует замкнутую систему управления. Широко применяется в промышленности строительных материалов, цементной, горнодобывающей, угольной, дорожно-строительной, металлургической, химической и энергетической отраслях.
Конструктивные особенности весового модуля
1. В приводной части используется специализированный двигатель Schenck, соединённый с главным валом весового модуля, что исключает влияние механических вибраций на точность взвешивания.
2. Применяется лента с гофрированными бортами, что значительно увеличивает срок службы.
3. Используется высокоточный тензодатчик на основе параллельной балки, который устраняет погрешность измерений, вызванную неравномерным распределением материала на ленте и воздействием продольного трения ленты.
| № | Модель | Диапазон производительности, т/ч | Ширина ленты, мм | Рекомендуемая производительность, т/ч |
| 1 | 3SQF0317 | 0,02–0,2 | 350 | 0,04–0,16 |
| 2 | 3SQF0317 | 0,05–0,5 | 350 | 0,10–0,40 |
| 3 | 3SQF0517 | 0,08–0,8 | 500 | 0,16–0,64 |
| 4 | 3SQF0520 | 0,1–1,0 | 500 | 0,20–0,80 |
| 5 | 3SQF0520 | 0,2–2,0 | 500 | 0,40–1,60 |
| 6 | 3SQF0520 | 0,4–4,0 | 500/650 | 0,80–3,50 |
| 7 | 3SQF0620 | 0,60–6,0 | 650 | 1,20–5,40 |
| 8 | 3SQF0620 | 1,0–10 | 650 | 2,00–9,00 |
| 9 | 3SQF0820 | 2,0–20 | 800 | 4,00–18 |
| 10 | 3SQF0820 | 4,0–40 | 800 | 8,00–36 |
| 11 | 3SQF1020 | 6,0–60 | 800/1000 | 12–54 |
| 12 | 3SQF1020 | 8,0–80 | 1000 | 16–72 |
| 13 | 3SQF1020 | 10–100 | 1000 | 20–90 |
| 14 | 3SQF1220 | 16–160 | 1000/1200 | 32–144 |
| 15 | 3SQF1225 | 20–200 | 1200 | 40–180 |
| 16 | 3SQF1225 | 25–250 | 1200 | 50–225 |
| 17 | 3SQF1225 | 30–300 | 1200/1400 | 60–270 |
| 18 | 3SQF1427 | 35–350 | 1400 | 70–325 |
| 19 | 3SQF1430 | 40–400 | 1400 | 80–360 |
| 20 | 3SQF1427 | 45–450 | 1400/1600 | 90–405 |
| 21 | 3SQF1430 | 50–500 | 1600 | 100–450 |
| 22 | 3SQF1630 | 60–600 | 1600 | 120–540 |
| 23 | 3SQF1830 | 80–800 | 1800 | 160–720 |
| 24 | 3SQF2030 | 100–1000 | 2000 | 200–900 |
| 25 | 3SQF2030 | 120–1200 | 2000 | 240–1080 |
| Наименование параметра | Технические параметры |
| Статическая погрешность взвешивания | ≤0,25 % |
| Динамическая погрешность суммирования | ≤0,5 % |
| Погрешность регулирования | ≤0,5 % |
| Стабильность нуля | ≤0,0018 % Cmax |
| Повторяемость | ≤0,05 % |
| Линейность | ≤0,05 % от полной шкалы |
| Погрешность от смещения нагрузки | ≤0,08 % |
| Ток утечки | ≤1,0 мА |
| Сопротивление изоляции | >500 МОм |
| Ширина ленты, мм | 350, 500, 650, 800, 1000, 1200, 1400, 1600, 1800, 2000 |
| Межосевое расстояние ведущего и ведомого барабанов | 1700, 2000, 2700 мм; возможно изготовление нестандартных размеров |
| Длина весового участка | 800 мм |
| Весовой сигнал | 0–20 мА / 4–20 мА |
| Сигнал скорости | 1,0 Гц – 5,0 кГц |
