Конвейерная лента с гофрированными бортами

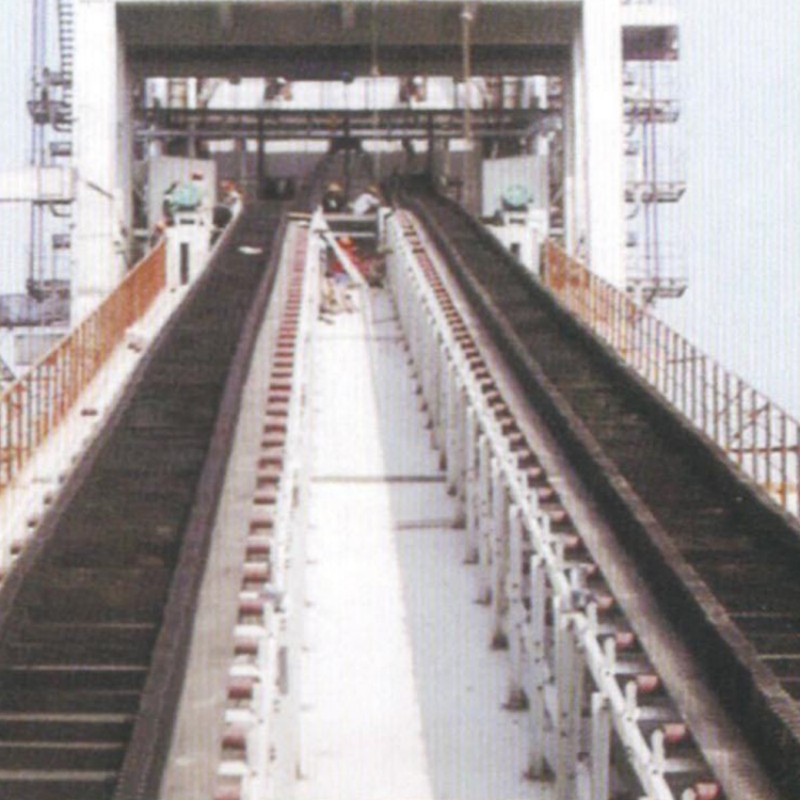

Конвейерная лента с гофрированными бортами широко применяется для транспортировки материалов в портах, металлургической, горнодобывающей, энергетической, угольной, литейной, цементной, пищевой и химической отраслях промышленности. Обеспечивает непрерывную подачу различных сыпучих материалов под любым углом наклона от 0 до 90 градусов.
Описание
маркер
Описание продукта
Конвейерная лента с гофрированными бортами широко применяется для транспортировки материалов в портах, металлургической, горнодобывающей, энергетической, угольной, литейной, цементной, пищевой и химической отраслях промышленности. Обеспечивает непрерывную подачу различных сыпучих материалов под любым углом наклона от 0 до 90 градусов. Отличается большим углом наклона, широкой областью применения, малой занимаемой площадью, отсутствием перегрузочных узлов, снижением капитальных затрат на строительство, низкими эксплуатационными расходами и высокой производительностью. Решает задачу достижения таких углов наклона, которые невозможны при использовании обычной конвейерной ленты или ленты с рифлёной поверхностью. На основе ленты с гофрированными бортами может быть спроектирована полноценная конвейерная система, что позволяет отказаться от сложных, прерывистых схем транспортировки и подъёма.
Лента с гофрированными бортами способна транспортировать различные сыпучие материалы — уголь, руду, песок, удобрения, зерно и другие — в горизонтальном, наклонном, вертикальном и изменяющемся по углу направлениях. Допускается крупность материала от очень мелких фракций до 400 мм. Производительность может составлять от 1 до 6000 кубических метров в час.

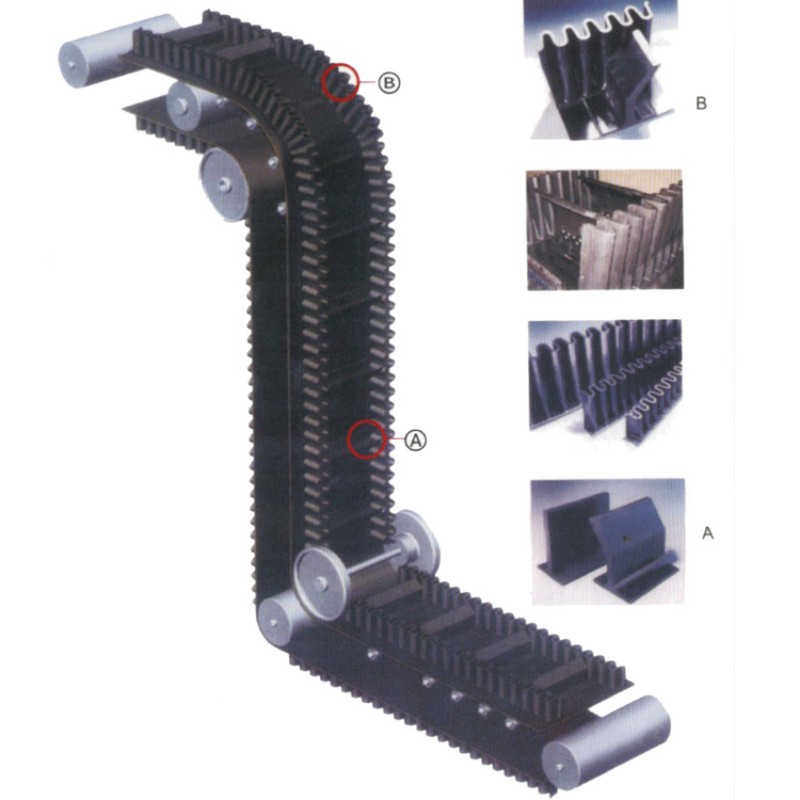

Соотношения параметров: ширина базовой ленты, высота гофроборта и другие — приведены в таблице и на рисунке ниже (в мм):
| Ширина базовой ленты B | Высота гофроборта H | Высота перегородки H1 | Ширина основания волны B1 | Полезная ширина ленты B2 | Ширина пустой зоны B3 | Форма перегородки |
| 300 | 40 | 35 | 25 | 180 | 35 | TC |
| 300 | 60 | 55 | 50 | 120 | 40 | TC |
| 300 | 80 | 75 | 50 | 120 | 40 | TC |
| 400 | 60 | 55 | 50 | 180 | 60 | TC |
| 400 | 80 | 75 | 50 | 180 | 60 | TC |
| 400 | 100 | 90 | 50 | 180 | 60 | TC |
| 500 | 80 | 75 | 50 | 250 | 75 | TC |
| 500 | 100 | 90 | 50 | 250 | 75 | TC |
| 500 | 120 | 110 | 50 | 250 | 75 | TC |
| 650 | 100 | 90 | 50 | 350 | 100 | TC |
| 650 | 120 | 110 | 50 | 350 | 100 | TC |
| 650 | 160 | 140 | 75 | 300 | 100 | TC |
| 800 | 120 | 110 | 50 | 460 | 120 | TC |
| 800 | 160 | 140 | 75 | 410 | 120 | TC |
| 800 | 200 | 180 | 75 | 410 | 120 | TC |
| 1000 | 160 | 140 | 75 | 550 | 150 | TC |
| 1000 | 200 | 180 | 75 | 550 | 150 | TC |
| 1000 | 240 | 220 | 75 | 550 | 150 | TC |
| 1200 | 160 | 140 | 75 | 690 | 180 | TC |
| 1200 | 200 | 180 | 75 | 690 | 180 | TC |
| 1200 | 240 | 220 | 75 | 690 | 180 | TC |
| 1200 | 300 | 260 | 100 | 640 | 180 | TC |
| 1400 | 200 | 180 | 75 | 83 | 210 | TC |
| 1400 | 240 | 220 | 75 | 83 | 210 | TC |
| 1400 | 300 | 260 | 100 | 780 | 210 | TC |
| 1400 | 400 | 360 | 100 | 780 | 210 | TC |
